世创压铸模具钢|跳出”界外” 方得“正果”

分类:
公司动态
作者:
来源:
2021/11/15 09:29

──关于压铸模具进料方案的确定

作者:李泽林(世创资深压铸模具顾问)

设计模具的进料方案时,尽量摆脱“直觉”或“惯性思维”的束缚。列出所有“可能”与“不可能”的方案来进行综合分析、比较。只有这样,才能最大限度地保证,采用的是最佳的方案。另外,这也绝对是解决经验不足的好方法。

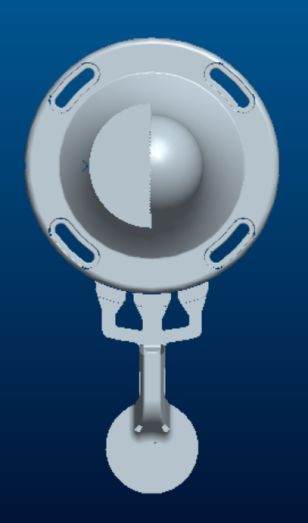

例一


方案一 ↓


方案二 ↓


方案三 ↓


方案一难以避免小平面的包气,方案二肯定是半球状的顶端最后填充。只有方案三,不但可以完全避免以上两种情况的出现,而且对整个填充的状态都可以很好地控制。所以,经过比较、分析,方案三是最好的。


——————————————————————————————————————————————————————————————————————————

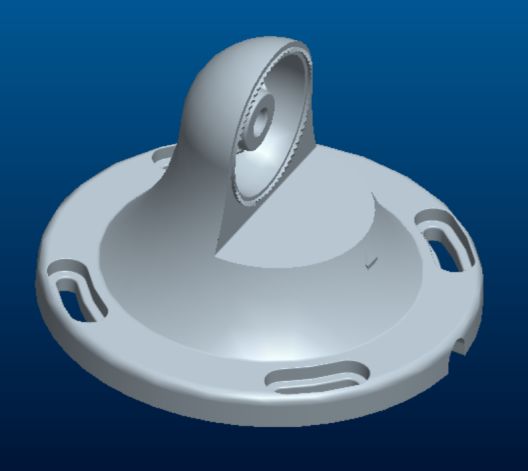

例二


方案一 ↓


方案二 ↓


方案三 ↓




方案四 ↓


方案一和方案二均不可避免在凸台顶端形成包气。方案三和方案四都可以解决这个问题。将这两个方案相比较,方案三的流程较长,来回折射的次数较多。方案四的流程较短,来回折射的次数较少,流态的容易控制。所以,经过比较、分析,方案四是最好的。

———————————————————————————————————————————————————————————————————————————

例三


方案一 ↓




方案二 ↓


方案一入水太窄,流量不够,难以满足填充的要求。方案二对流道设计的要求极高。稍有偏差,就会出现困气的现象。而且可调的工艺空间有限。所以,此两方案都不理想。

方案三 ↓


方案四 ↓


方案三中间的过道加长了填充的流程,不利于压力的传递。当最后在产品两侧平面产生涡流的时候,就保证不了通过加大压力来消除压铸缺陷。方案四则可以完全解决这些问题。而且,结构很紧凑。所以,经过比较、分析,方案四是最合理的。


———————————————————————————————————————————————————————————————————————————

例四


方案一 ↓


方案二 ↓


方案三 ↓

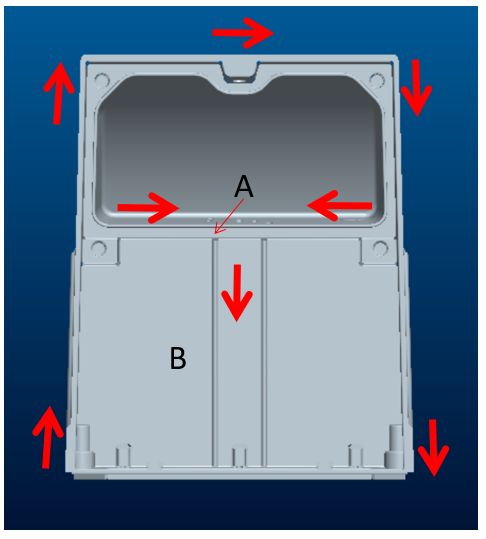

此件最大的难点是要解决A、B两面的填充,和避免困气的问题。在方案三中,特意为导入料液加了一个小斜面,成功的解决了这个难题。而其他方案,就算加了斜面,也不可能实现。所以,方案三是最合理的。


———————————————————————————————————————————————————————————————————————————

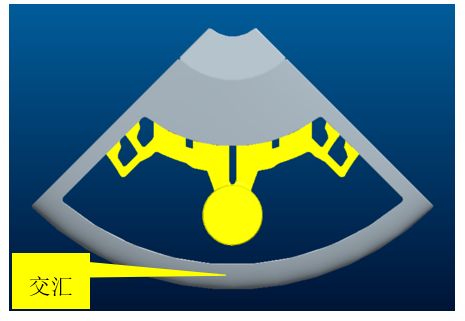

例五



在确定模具的进料方案前,一定要“抽身出来”,摆脱“束缚”才能看得清楚,看得全面,才能得到正确的结果。跳出“界外”,方得“正果”!
