世创压铸模具钢|压铸排气芯的改良

分类:
公司动态
作者:
来源:
2021/11/20 10:25

一直以来,都有利用型芯或推杆间隙进行辅助排气。当排气槽窜料时,型芯就会失去排气效果,顶针也会拉伤,甚至断裂。而且排气效果较差。以下是改良后的排气芯,经过充分验证,效果很好。

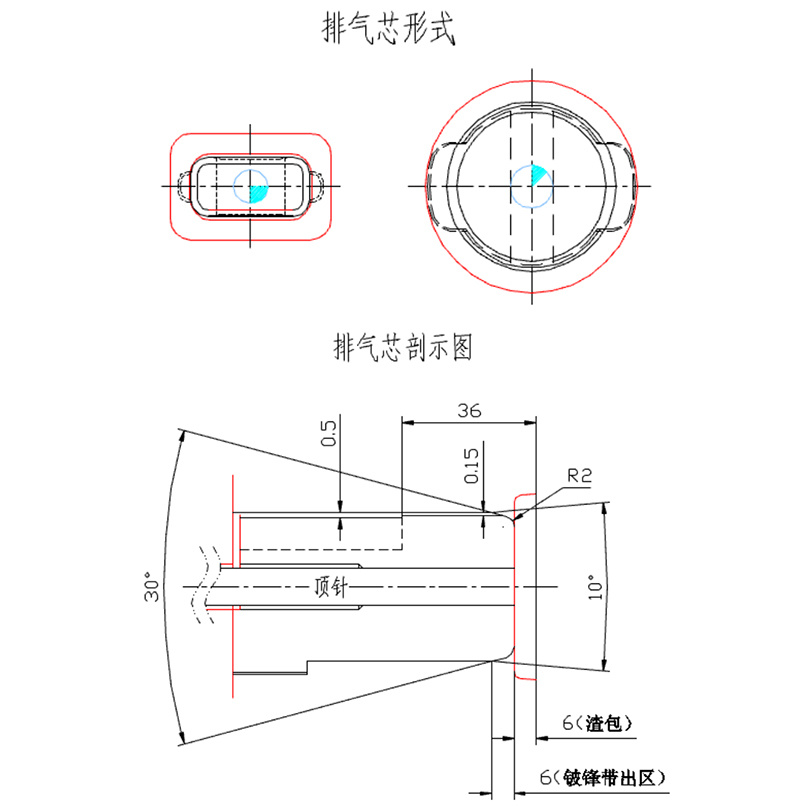

1) 排气芯的基本结构形式。

与传统的利用型芯或推杆间隙排气的主要区别在于,把型芯与推杆合体,增加了一个铍锋带出区。有了这个区,就能把窜料带出,从而保持排气槽的通畅。

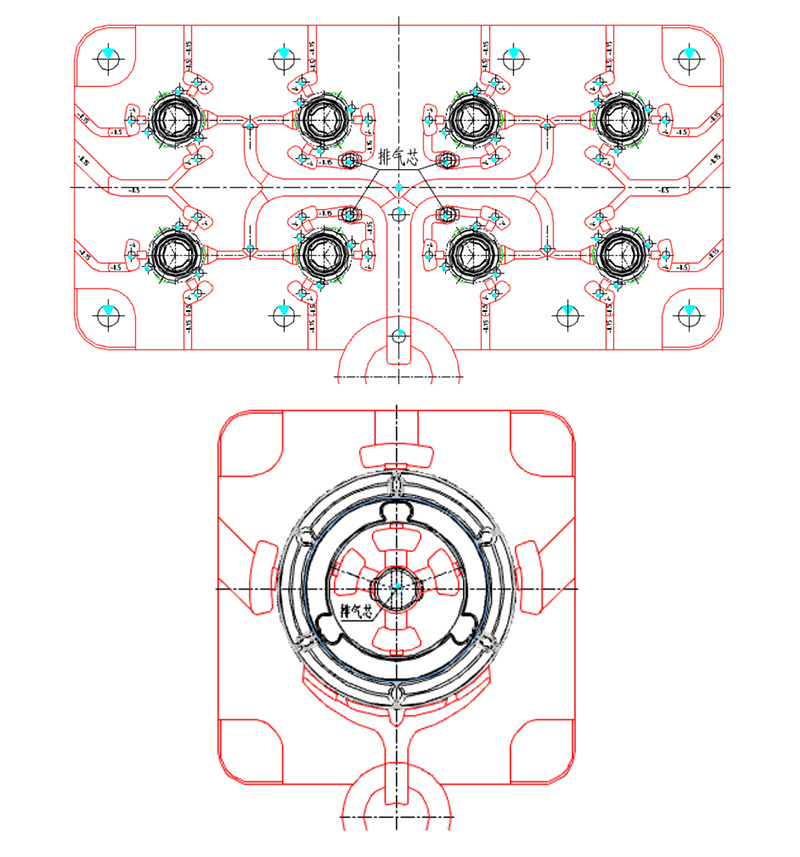

2) 排气芯的应用实例。

一般情况下,排气芯是应用在排气槽难以开到模外的地方。应用时分以下两种:

A. 只做后级的排气。即放在正常渣包的后一级,自身渣包区和顶针只在窜料时才起作用。

B. 直接用于渣包的排气。

注:此模具的结构特点是模芯的分型面低于模框分型面很多,不利于开排气槽和保证其顺畅。

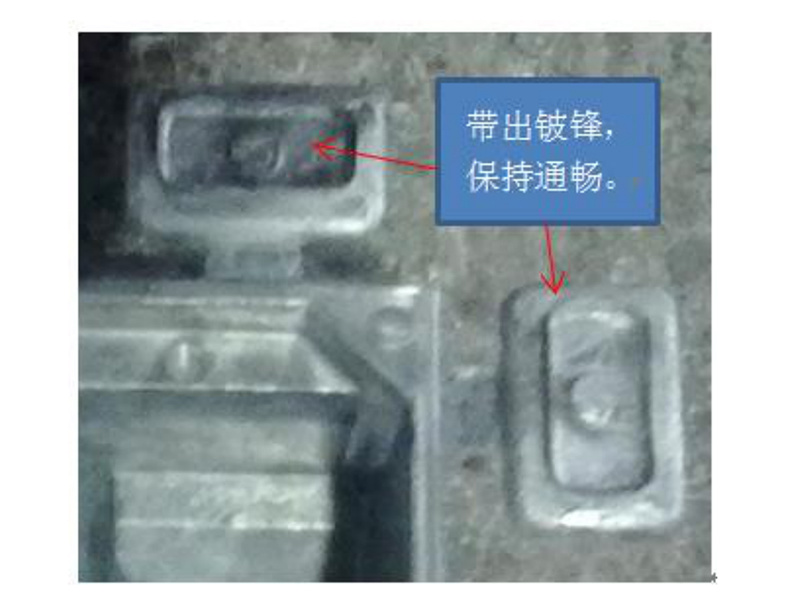

改良后的排气芯,经过充分验证,使用效果很好。而且,形式还可以再灵活多变一点。如割成不规则形状,用斜度代替挂台等等,只要基本原理的应用不变就行。
